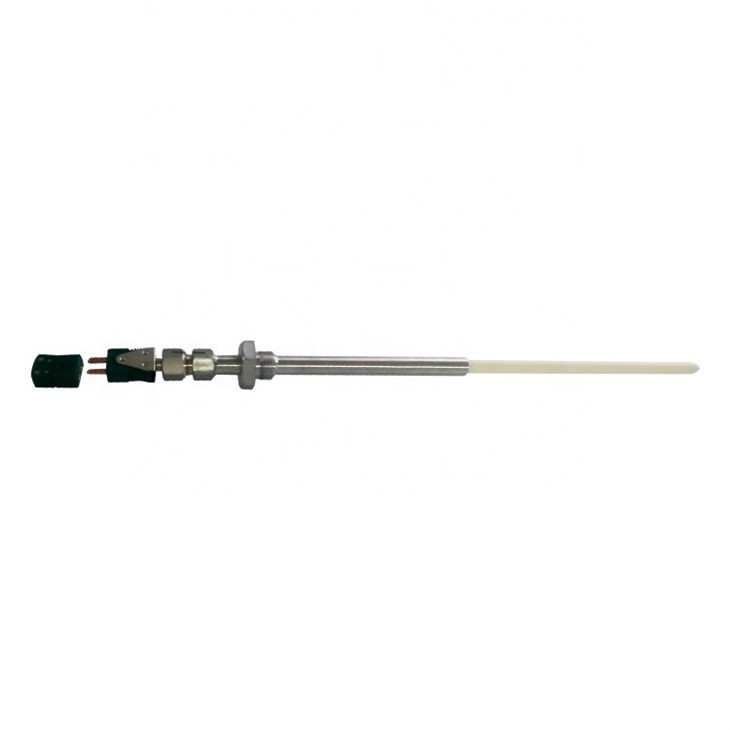

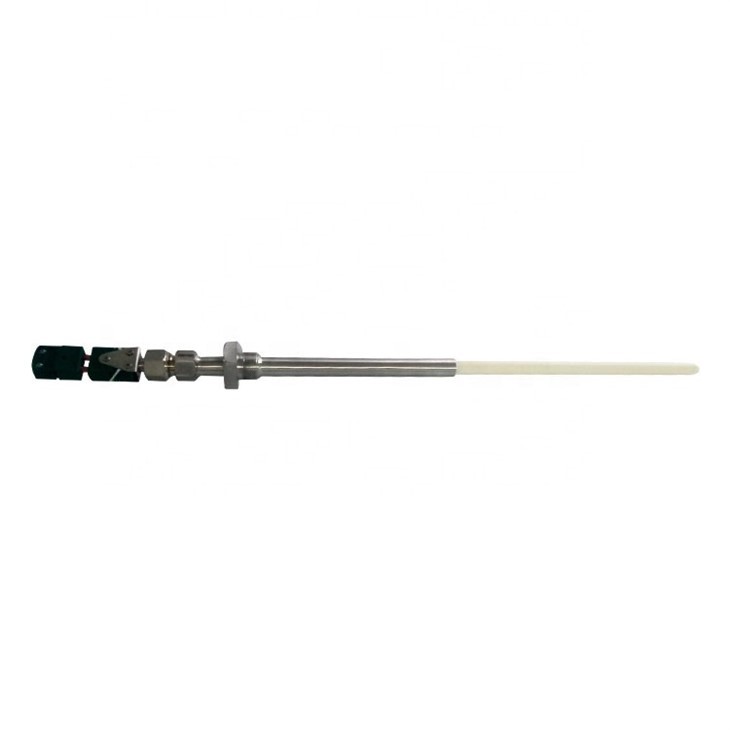

Termopar od platine i rodija s odvojivom strukturom

Termoparovi od platine rodija naširoko se koriste u metalurgiji praha, vakuumskim pećima, pećima za taljenje, pećima za čelik, industrijskim pećima za solne kupke, svijetlim pećima za sinteriranje i drugoj industrijskoj proizvodnji.

Rodijski termoelement od platine, poznat i kao visokotemperaturni termoelement od plemenitog metala, platinski rodij ima s tip (ptrh 10-pt), B tip (ptrh 30-ptrh 6) i R tip (ptrh13- pt) koriste se kao senzori za mjerenje temperature, obično s temperaturnim odašiljačima, regulatorima i instrumentima za prikaz i drugom pratećom upotrebom, sastavljeni od sustava upravljanja procesom. Koristi se za izravno mjerenje ili kontrolu temperature tekućine, pare i plinskog medija i čvrste površine u rasponu od 0-1700 stupnjeva u različitim proizvodnim procesima.

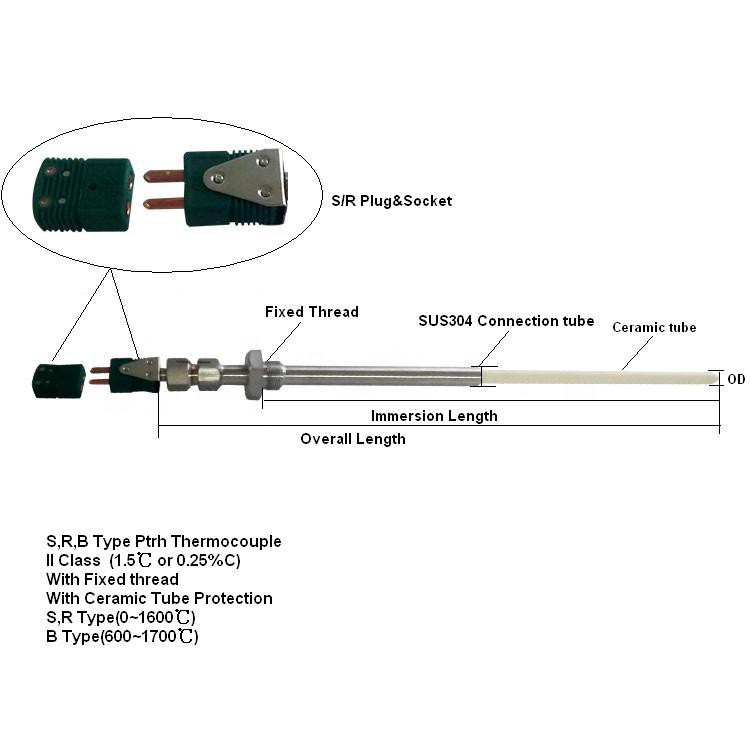

ime proizvoda	Visokotemperaturna sonda termoelementa
Termoelement	S,R ili B tip
Razred	I ili II razred
Veza	Standardni priključci
Duljina	Navedite ukupnu duljinu i duljinu uranjanja
Promjer	Navedite OD
Cijev	99% Al2O3
Temperatura	600 ~ 1700 stupnjeva
Dizajn patenta	Odvojiva struktura, lako zamjenjiva

Tehničke karakteristike

Platinasti rodij tradicionalni je element za mjerenje temperature, sa stabilnim termoelektričnim performansama, jakom otpornošću na oksidaciju, temperaturom dugotrajne uporabe od 1600 stupnjeva, temperaturom kratkotrajne uporabe od 1800 stupnjeva. Vani se koristi zaštitni omotač od korunda 99, a unutra se koristi žica od legure platine rodija visoke čistoće, tako da je temperatura visoka, mjerenje temperature točno i preciznost visoka.

Kada je izmjerena temperatura normalna na 1000~1300 stupnjeva, preporučuje se korištenje jednog platina-rodij termoelementa (platina-rodij 10-platina), a kada je izmjerena temperatura normalna na 1200~1600 stupnjeva, to je preporučuje se korištenje dvostrukog termoelementa platina-rodij (platina-rodij 30-platina-rodij 6), tako da radni vijek termoelementa platina-rodij može biti zajamčen unutar korištenog temperaturnog raspona.

Kombinacije i karakteristike platinastog rodij termoelementarnog vodiča

Tip	Termoelement	Stupanj raspona temperature	Značajke funkcije
			Prednosti	Nedostaci
S	Ptrh10-Pt	0~1600	Prikladno za oksidacijsku atmosferu. Visoka preciznost, stabilnost nije pod utjecajem korištenja vremena. Uz otpornost na oksidaciju, otpornost na kemijsku koroziju, može se koristiti kao standardni termoelement.	Nije prikladno za reducirajuću atmosferu (osobito H2, metalne pare) i vakuumsko okruženje, visoka cijena.
R	Ptrh13-Pt	0~1600
B	Ptrh30-Ptrh6	600~1700	Prikladno za više od 1000 stupnjeva, s malom termoelektričnom, otpornošću na oksidaciju i otpornošću na kemijsku koroziju	Ne može se koristiti ispod 600 stupnjeva, niska osjetljivost.

Granica pogreške termoelementa platina rodij

	Termoelement	Tip	Granice pogreške (± stupanj)/efektivni temperaturni raspon (stupnji)
			1 razred	2 razred	3 razred
Nobelovu Metal TC	Ptrh10-Pt	S	1.0/600~1100 1+0.003(t-1100)/1100~1600	1,5 ili 0.25%t/0~1600	--
	Ptrh13-Pt	R
	Ptrh30-Ptrh6	B	--	1.5 ili 0.25%t/600~1700	4.0 ili 0.5%t/600~1700
