I. Zašto koristiti kompenzacijske kabele?
Pri mjerenju temperature s termoparovima, temperatura referentnog spoja termopara mora se održavati konstantnom. U suprotnom, pogreške mjerenja nastale tijekom očitavanja temperature postat će glavna varijabla i utjecati na točnost mjerenja.
U primjenama na terenu, referentni spoj termoelementa često se nalazi u blizini izvora topline visoke-temperature i ne može održavati stabilnu temperaturu. Stoga se referentni spoj mora premjestiti u područje sa stabilnijom temperaturom.

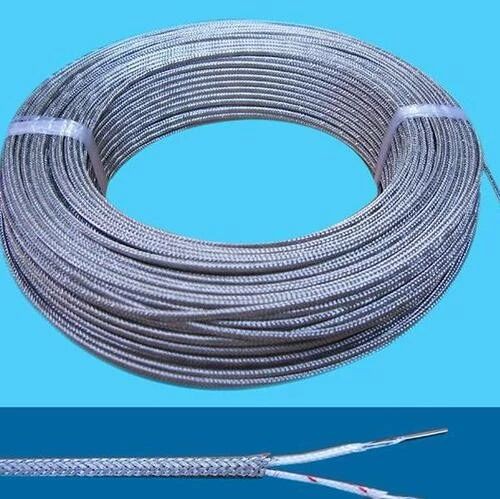

Kompenzacijski kabeli izrađeni su od istih metalnih materijala kao termoelementi ili jeftinih-lako dostupnih metala s istim termoelektričnim karakteristikama (termo-EMF) kao i odgovarajući termoelement unutar određenog temperaturnog raspona (obično 0–100 stupnjeva). Mogu produljiti termoelement ili poslužiti kao spojne žice između termoelementa i instrumenata (kao što su elektronički potenciometri).
Iz tog razloga, termoelementi se moraju koristiti s kompenzacijskim kabelima. Međutim, kompenzacijski kabeli ne mogu eliminirati utjecaj temperature referentnog spoja koja nije -nulta, tako da referentni spoj ipak treba ispraviti na 0 stupnjeva u stvarnoj uporabi.
II. Ključne točke za korištenje kompenzacijskih kabela
Svaki tip kompenzacijskog kabela može se koristiti samo s odgovarajućim tipom termoelementa. To jest, termo-EMF termoelementa i njegovog odgovarajućeg kompenzacijskog kabela mora biti dosljedan unutar navedenog temperaturnog raspona (npr. 0–100 stupnjeva).
Prilikom spajanja kompenzacijskih kabela na termoelemente i instrumente, dva para priključnih točaka moraju biti na istoj temperaturi, a pozitivni i negativni polovi ne smiju biti zamijenjeni. Kompenzacijski kabel djeluje kao termoelement unutar 0–100 stupnjeva. Struja teče od pozitivnog pola kroz referentni spoj do negativnog pola. Stoga se pozitivni pol kompenzacijskog kabela mora povezati s pozitivnim polom termoelementa, a negativni pol s negativnim polom. Obrnuti polaritet ne samo da će onemogućiti kompenzaciju, već će i pomaknuti dio termo-EMF termopara, što će rezultirati nižom naznačenom temperaturom.
Temperatura na spojnoj točki između kompenzacijskog kabela i termopara ne smije prijeći raspon nazivne radne temperature.
Odaberite promjer žice kompenzacijskog kabela u skladu sa zahtjevima odgovarajućeg instrumenta. Na primjer, deblji promjer može se koristiti za instrumente s pokretnim{1}}zavojnicama kako bi se smanjio otpor i izbjegao utjecaj na vanjski otpor instrumenta.
Za-ožičenje termoelementa na velike udaljenosti preporučuju se višežilni i deblji kompenzacijski kabeli radi lakše instalacije i polaganja.
III. Klasifikacija kompenzacijskih kabela prema materijalu legure jezgre
Kompenzacijski kabeli dijele se na dvije vrste: produžni i kompenzacijski.
Tip produžetkaNX (Nicrosil–Nisil), KX (NiCr-10–NiSi-3), EX (NiCr-10–CuNi-45), JX (Fe–CuNi-45), TX (Cu–CuNi-45)
Tip kompenzacijeSC, RC (Cu–CuNi-0,6), KC (Cu–CuNi-40), NC (Fe–CuNi) itd.
IV. Kada koristiti produžne ili kompenzacijske kabele
Produžna vrsta Kada temperatura okoline na hladnom kraju kompenzacijskog kabela prelazi 100 stupnjeva ili je ispod 0 stupnjeva, moraju se koristiti produžni-kabeli kako bi se osigurala točnost mjerenja, iako su relativno skupi.
Vrsta kompenzacije Ekonomična i niska-cijena, ali hladna-krajnja temperatura mora biti u relativno stabilnom okruženju.
V. Bitne karakteristike kompenzacijskih kabela
Stabilne termoelektrične karakteristike, dobra električna izolacija, dug životni vijek.
Fleksibilan, izvrsna izvedba savijanja, jednostavan za postavljanje i korištenje.
Stabilan i pouzdan materijal plašta s određenom otpornošću na toplinu i hladnoću.
