Senzor temperature mjerila toplinske energije jedna je od ključnih komponenti mjerila toplinske energije i koristi se za mjerenje temperaturnog odstupanja vode prije i nakon prolaska kroz grijač. Ova promjena temperature nije očita, pa ima vrlo ograničene zahtjeve za točnost mjerenja i vrijeme toplinskog odziva. Dva temperaturna senzora instalirana na početku i kraju grijača moraju biti međusobno kalibrirana prije ugradnje, a njihova relativna pogreška mora biti manja od 0,1 stupnja.

tehnički podaci

Senzorski element (Heraeus): Pt100,PT500,Pt1000
Točnost: Klasa A, Klasa B
Putevi žica: 2-žilni, 3-žilni, 4-žilni
RTD sonda: Ø6;SUS304
Zaštitni otvor: Ø8;SUS304
Struktura: Priključna kutija 200 stupnjeva; Kabelski vodi 150 stupnjeva
Procesni priključak: G1/2B
Prikladna duljina: 85 (105), 120 (140), 210 (230) mm standardno
Žica: PVC 85 stupnjeva, PUR 105 stupnjeva, silikon 150 stupnjeva, PTFE 250 stupnjeva
Završne čaure žice
Završetak kabela: pokositrene-žice, kapa priključka
Duljina kabela: 1500 mm (standard), prema zahtjevu klijenta (500 mm koraci)
Temperaturna razlika: Tmin Manje od ili jednako 3 stupnja
Manje od ili jednako 0,1 stupnja unutar jednog para
Otpor izolacije: veći ili jednak 100 MΩ u normalnim uvjetima
Klasa zaštite: IP54
Uvjeti okoline: 0 do 70 stupnjeva

Naša tvrtka je 2010. neovisno dizajnirala i proizvela liniju za proizvodnju senzora temperature mjerača topline, s godišnjim obujmom proizvodnje od 500.000 pari. Osjetnik temperature mjerila toplinske energije sastoji se od pet komponenti: senzora temperature, toplinskog vodiča, zaštitnog omotača, montažnog navoja i provodnih žica. Općenito koristi Pt1000, razinu tolerancije B, točnost uparivanja manja od 0,06 stupnjeva. Ističe se visokom preciznošću, brzim toplinskim odzivom i stabilnom izvedbom.

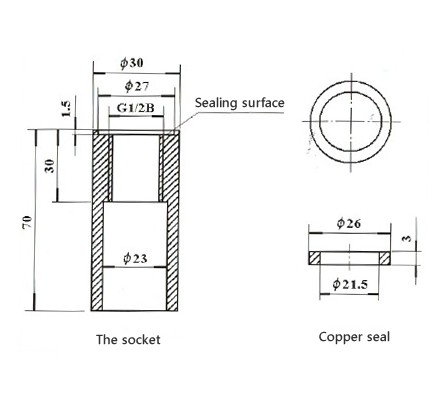

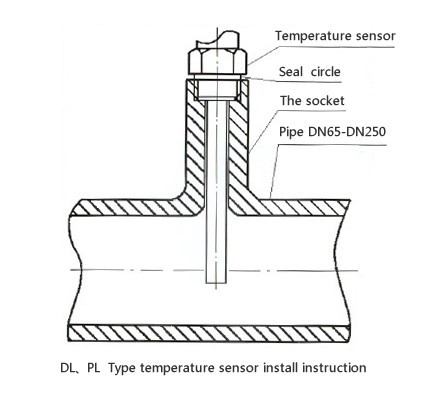

PL tip pt1000 rtd: Prikladno za korištenje u glavnom toplovodnom cjevovodu u zajednicama. Mjerač topline dolazi sa zaštitnom cijevi opremljenom G1/2 fiksnim navojem, tako da kada dođe vrijeme za zamjenu, korisnik samo treba otkvačiti unutarnji temperaturni senzor i izvući ga da ga zamijeni, nema potrebe za ispuštanjem glavne cijevi. Pogodan je za cijevi za toplu vodu DN65~DN250.
