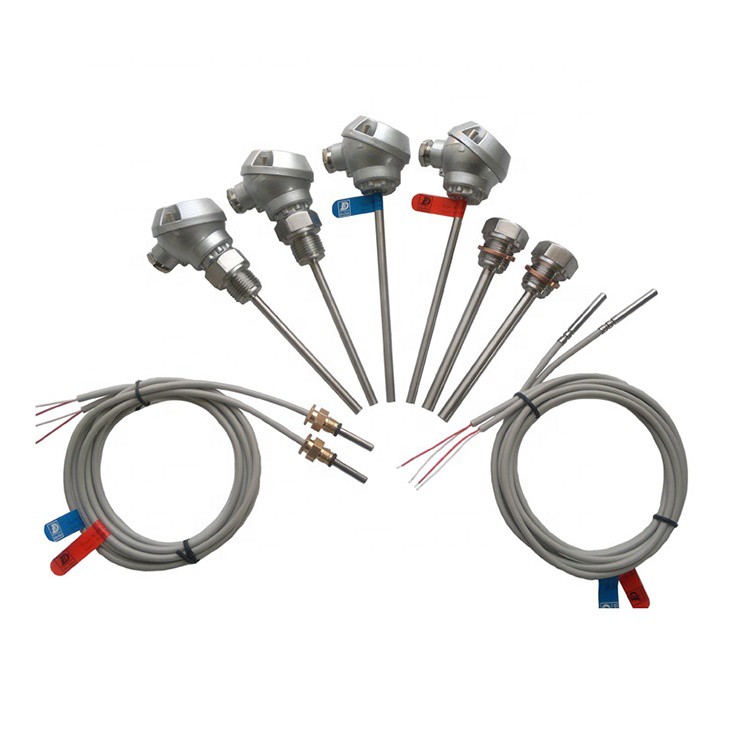

PT1000 senzor temperature

Element senzora: PT100, PT500, PT1000
Točnost: klasa A, klasa B
RTD sonda: Ø5, Ø6; SUS304
Priključni kabel: PVC 85 stupnjeva, PUR 105 stupnjeva, silikon 150 stupnjeva, PTFE 250 stupnjeva
Kabelski presjek: 0. 22mm², 0. 34mm², 0. 50mm²

Opis proizvoda

1. Slaži zahtjeve prema DIN EN 1434

2. Odophovanje za 2014/30/EU Direktiva o kompatibilnoj kompatibilnosti

3. Odophovanje za ROHS

4.Pairan i kalibriran prema kineskim propisima o kalibraciji jjg 225-2001

PT1000 senzor temperature koristi se za mjerenje temperature u sustavima cijevi zatvorene petlje, a trebao bi biti instaliran u DN15, DN20, DN25 cijevi.

Napomena: Sustav se više ne mora otpustiti u vrijeme redovne razmjene nakon što je prošlo razdoblje certifikacije.

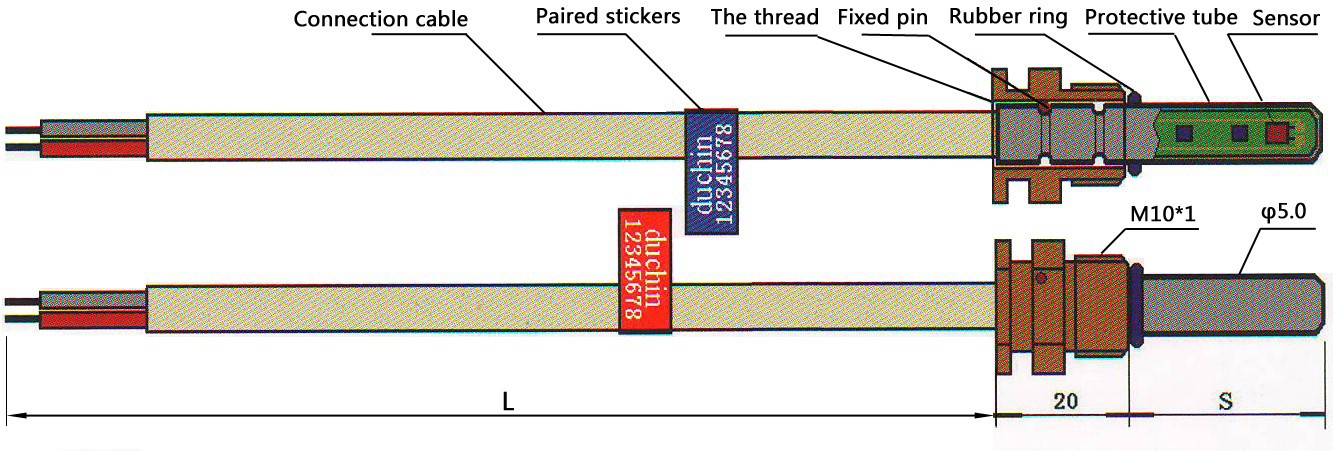

Tehnički podaci

Senzor	PT100, PT500, PT1000
Točnost	Klasa A, klasa B
RTD sonda	Ø5, Ø6; SUS304
Kabel	PVC 85 stupnjeva, PUR 105 stupnjeva, silikon 150 stupnjeva, PTFE 250 stupnjeva
	2- žica, 3- žica, 4-
	Žičani krajevi
Presjek kabela	{{0}}. 22mm², 0. 34mm², 0,50mm²
Prekid kabela	Limene žice, terminalni poklopac
Procesna veza	Navoj cijevi, bakar M10x1
Dužina kabela	1500 mm (standard), prema potražnji klijenta
Dužina	45 do 85 mm, 27,5 (45) mm biti standardno
Temperatura	0 do 150 stupnjeva
Razlika u temperaturi	△ tmin manji ili jednak 3 stupnja
	Manje od ili jednako 0. 1 stupanj unutar jednog para
Otpor na izolaciju	Veći ili jednak 100mΩ u normalnom stanju
Klasa zaštite	IP54
Ambijentni uvjeti	0 do 70 stupnjeva

Platinum temperaturna sonda prema IEC 751

Kalibriranje	Nominalni otpor R0(Ω)	Temperaturni koeficijent otpora ()	Pogreška tolerancije na temperaturu (stupanj)
PT10	10	Klasa 0.003851±0.000006 B klasa 0.003851±0.000012	Klasa ±(0.15+0.2%\|t\|) B klasa ±(0.3+0.5%\|t\|)
PT100	100
PT500	500
PT800	800
PT1000	1000

Dužina veznog kabela

Presjek kabela	Maks.cabilna duljina PT100	Maks.cabilna duljina PT500	Maks.cabilna duljina PT1000
0. 22mm²	2500 mm	12500 mm	25000 mm
0. 34mm²	3500 mm	17500 mm	35000 mm
0. 50mm²	5000 mm	25000 mm	50000 mm
