Opis proizvoda

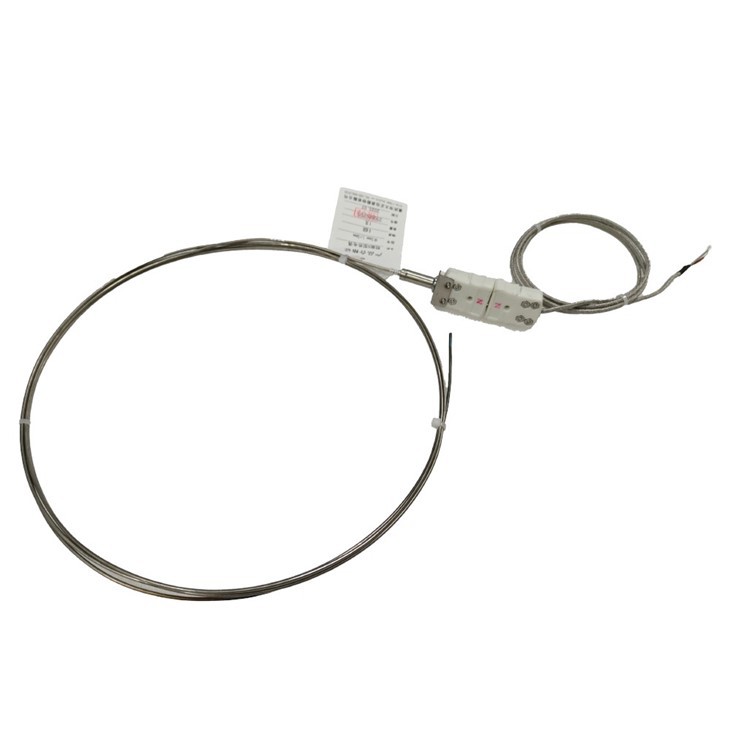

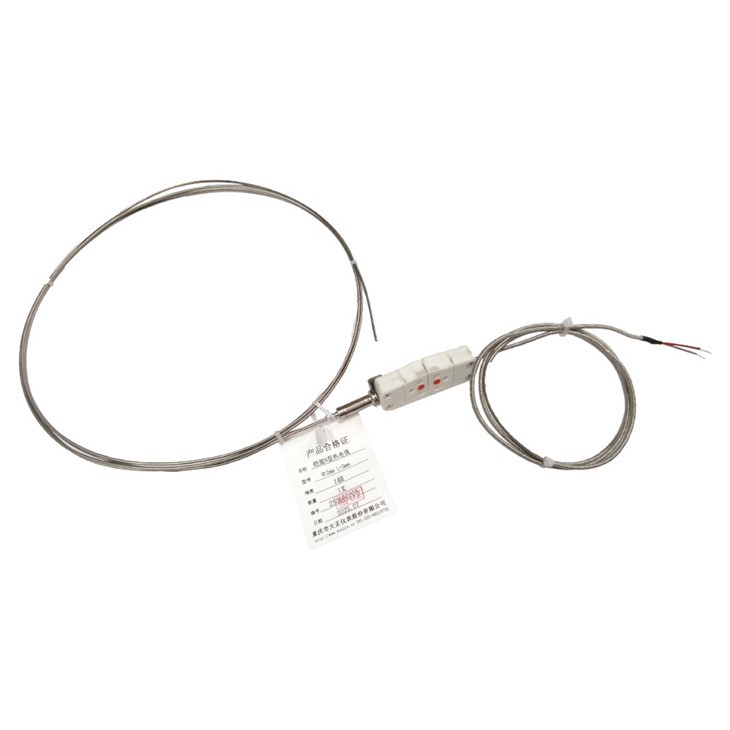

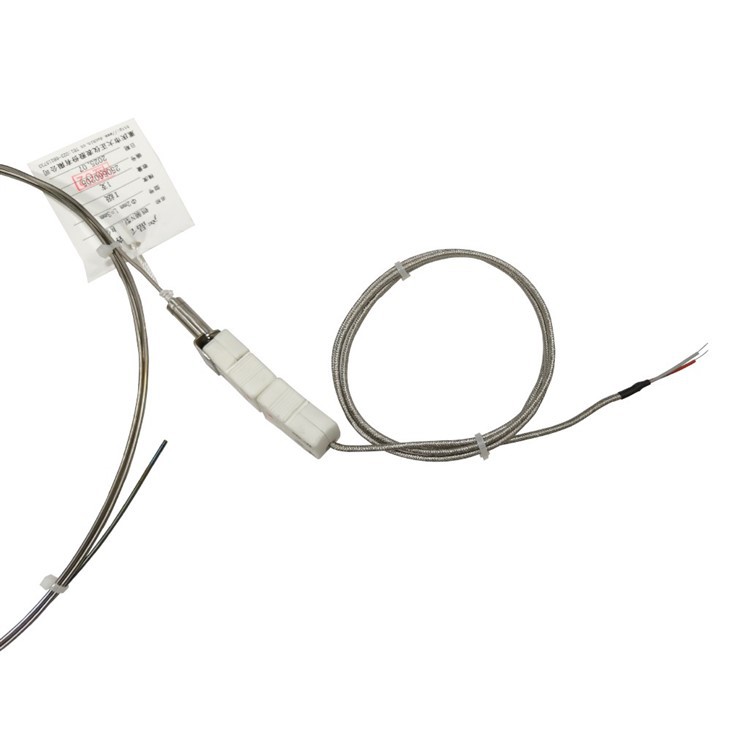

Plašt-tipa N-tipa termoelementa s Inconel 600 omotačem je specijalizirani temperaturni-uređaj koji je dizajniran za pouzdan rad u zahtjevnim okruženjima.

I.Osnovni parametri

Parametar Kategorija	Specifični parametar	Vrijednost / Opis
Vrsta termoelementa	Kalibriranje	Tip N (NiCrSi-NiSiMg)
Granice pogreške i efektivni temperaturni raspon	1. stupanj	±1,5 stupnjeva ili ±0,4% t, -40~1000 stupnjeva
	2. stupanj	±2,5 stupnjeva ili ±0,75% t, -40~1200 stupnjeva
	3. stupanj	±2,5 stupnjeva ili ±1,5% t, -40~200 stupnjeva
Performanse temperaturne otpornosti	Maksimalna temperatura otpornosti na oksidaciju tipa N termoelementa	1300 stupnjeva
	Maksimalna temperaturna otpornost Inconel 600 plašta	1093 stupnja (održava strukturni integritet)
Kemijski sastav materijala omotača	Nikal (Ni)	Otprilike 76%
	Krom (Cr)	Otprilike 16%
	Željezo (Fe)	Otprilike 8%

II. Karakteristike proizvoda

Princip mjerenja temperature: Na temelju Seebeckovog efekta, formira zatvoreni krug s dva različita metalna vodiča (Nicrosil/Nisil legure) i izračunava temperaturu pomoću elektromotorne sile koju stvara razlika u temperaturi između mjernog spoja i referentnog spoja.

Strukturne značajke: Usvojena je legura Inconel 600 kao zaštitni omotač za pružanje mehaničke i kemijske zaštite za unutarnju žicu termoelementa, koja pripada posebnom uređaju za osjet temperature obloženom plaštom.

Karakteristike izvedbe: Linearnost termoelektrične izvedbe bolja je od one kod termoparova tipa K- u temperaturnom rasponu od 400–1300 stupnjeva, dok se nelinearnost povećava u rasponu od -200–400 stupnjeva; ima karakteristike otpornosti na nuklearno zračenje i okolinu niske temperature.

III. Specifikacije povezanih komponenti

(I) Termopar tipa N

Materijal: Nicrosil/Nisil legura (NiCrSi-NiSiMg) Ključna izvedba: Izvrsna otpornost na oksidaciju unutar 1300 stupnjeva, dobra dugoročna -stabilnost i ponovljivost pod toplinskim cikliranjem i dobra linearna izvedba termoelektričnih svojstava u srednjem i visokom temperaturnom rasponu.

(II) Inconel 600 omotač

Svojstva materijala: legura nikla-kroma-željeza s visoko-temperaturnom čvrstoćom i otpornošću na koroziju, sposobna izdržati koroziju većine kiselina, lužina i ultračiste vode. Funkcionalne specifikacije: Služi kao zaštitna barijera za izolaciju žice termoelementa od mehaničkih oštećenja, kemijske erozije i teških uvjeta okoline kao što su visoka vlaga, prašina i korozivni plinovi.

IV. Scenariji primjene

Oprema za peći

Kemijska obrada

Sustavi za proizvodnju električne energije

V. Prednosti proizvoda

Prilagodljivost visokim-temperaturama: Termoelement tipa N održava dobru otpornost na oksidaciju unutar 1300 stupnjeva, a omotač od Inconel 600 održava strukturnu stabilnost unutar 1093 stupnjeva, što je prikladno za visoke{4}}temperaturne industrijske scenarije.

Stabilnost mjerenja: Izvrsna dugoročna -stabilnost i ponovljivost pod toplinskim ciklusima osiguravaju dosljedne rezultate mjerenja temperature.

Tolerancija na okoliš: Otporan na nuklearno zračenje i niske temperature, a omotač je otporan na koroziju kiselina i lužina, pogodan za složene i teške radne uvjete.

Točnost mjerenja: Bolja linearnost termoelektričnih performansi od termoparova tipa K- u srednjem i visokom temperaturnom rasponu (400–1300 stupnjeva), što rezultira točnijim rezultatima mjerenja temperature.

Dug životni vijek: Zaštitni učinak omotača smanjuje gubitak jezgre termoelementa i produljuje cjelokupni vijek trajanja opreme.

VI. Često postavljana pitanja

P1: Prihvaćate li narudžbe uzoraka?

O: Da, pozdravljamo narudžbe uzoraka za testiranje i provjeru kvalitete.

P2: Koje je vrijeme isporuke?

O: Proizvodnja uzorka traje 5-7 dana; masovna proizvodnja traje 2-3 tjedna ovisno o količini narudžbe.

P3: Postoji li zahtjev za minimalnu količinu narudžbe (MOQ)?

O: MOQ zahtjev je nizak; podržavamo narudžbe uzoraka od 1 komada za provjeru kvalitete.

P4: Koji su načini dostave i vrijeme isporuke?

O: Uobičajene metode dostave uključuju DHL, UPS, FedEx ili TNT, s uobičajenim rokom isporuke od 3-5 dana; dostupan je i zračni ili pomorski prijevoz.

P5: Dajete li jamstvo za proizvod?

O: Da, nudimo jednogodišnje jamstvo za naše proizvode.

Granica pogreške mineralno izoliranog termoelementa

Termoelement	Tip	Granice pogreške (± stupanj)/efektivni raspon temperature (stupnjevi)
Termoelement	Tip	1 razred	2 razred	3 razred
NiCr10-NiSi3	K	1,5 ili 0,4%t/-40~1000	2,5 ili 0,75%t/-40~1200	2,5 ili 1,5%t/-40~200
NiCrSi-NiSiMg	N	1,5 ili 0,4%t/-40~1000	2,5 ili 0,75%t/-40~1200	2,5 ili 1,5%t/-40~200
NiCr-konstantan	E	1,5 ili 0,4%t/-40~800	2,5 ili 0,75%t/-40~900	2,5 ili 1,5%t/-40~200
Fe- Constantan	J	1,5 ili 0,4%t/-40~750	2,5 ili 0,75%t/-40~750	--
Bakar- Constantan	T	0,5 ili 0,4%t/-40~350	1,0 ili 0,75%t/-40~350	1,0 ili 1,5%t/-200~40
